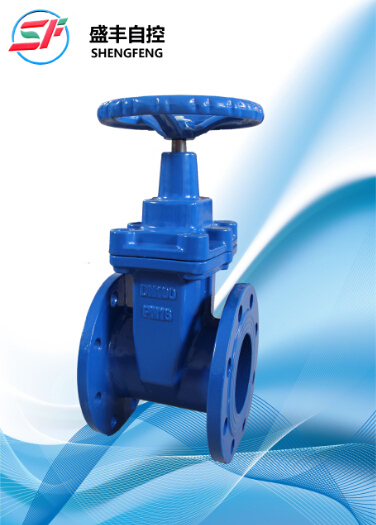

德標F4彈性座封閘閥

  Z45X/RVHX-10/16德標球鐵暗桿彈性座封閘閥

一：產品介紹

德標軟密封閘閥除具有彈性座封閘閥的優點之外，并可以較直觀閥門開度，啟閉，故常應用消防及工業系統，一般安裝于距地面較高位置。
德標軟密封閘閥克服了一般閘閥密封性差，彈性疲乏，易生銹等缺陷。德標軟密封閘閥是傳統閘閥的換代產品，利用彈性閘板產生微量變形的補償作用，達到良好的密封效果，德標軟密封閘閥具有開關輕巧，密封，彈性記憶佳及使用壽命長等顯著優點。

二：結構特點

1.整體閥蓋暗桿設計，結構緊湊；閥桿螺母與閘板兩體結構，無卡阻現象發生；直通道，無泄留凹腔；閥桿密封采用“O”形密封圈。

2.有 的性能,殼體內，外表面噴涂環氧樹脂，需要時內表面襯搪瓷；連接螺栓采用內六角螺栓，頂部膠封。

3.的衛生性環氧樹脂符合衛生標準GB/T17219-1998,閘板整體包覆符合衛生檢驗的橡膠；閥桿、閥桿螺母等零件采用不受水腐蝕的不銹鋼或青銅等到材料。 適用飲用水、給排水、污水處理、 氣與煤氣、工業以及食品等行業。

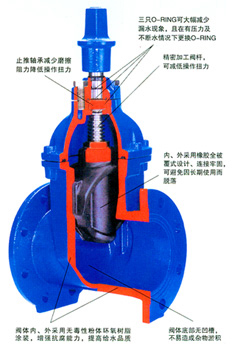

三：產品結構圖

    型       號：Z45X/RVHX

    規       格：DN40-DN600

    壓       力：1.0~1.6MPa

    材       質：球墨鑄鐵

    適 用 介 質：水、油、氣等

    工 作 溫 度：0～80℃

    設 計 標 準：DIN3352 F4

    連 接 法 蘭：DIN2502

    結 構 長 度：DIN3202

四：主要材質對照表
