RVSX/XZ45X信號軟密封閘閥

  • 技術咨詢　Telephone counseling
    086-0317-8225799
  • 我要訂購　Ordering
    086-0317-8225799
    • 　產品詳細參數: 點擊: 次

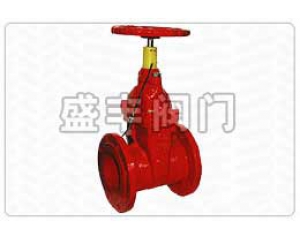

    RVSX/XZ45X信號軟密封閘閥
    RVSX/XZ45X信號軟密封閘閥


    一、產品概述

    信號閘閥常應用于自動噴水消防管路系統，來監控供水管路，可以遠地指示閥門開度。升桿式閘閥及附開度指示閘閥也經常應用于消防系統，如果閘閥安裝位置離地面較高時，一般使用升桿式閘閥，可以明顯指示閥門開度，若安裝位置較低。則需用附開度指示閘閥。

    二、主要零部件材料
    零件名稱

    材質

    傳動帽

    球墨鑄鐵、鑄鋼

    手輪

    可鍛鑄鐵

    防塵罩

    塑料

    密封圈

    丁腈橡膠、三元乙丙

    止推軸承

    錫青銅

    閥蓋

    灰鑄鐵、球墨鑄鐵、鑄鋼

    螺栓

    碳鋼、不銹鋼

    閥體

    灰鑄鐵、球墨鑄鐵、鑄鋼

    銅螺母

    錫青銅

    閥桿

    不銹鋼

    閥瓣

    球墨鑄鐵+三元乙丙或丁腈橡膠
    三、主要技術參數
    公稱壓力：1.0～2.5MPa
    公稱通經：50～400mm
    工作溫度：0～80℃
    適用介質：水、油、汽等
    法蘭標準：GB/T 17241.6 GB9113
    試驗標準：GB13927 AP1598
    四、信號軟密封閘閥主要連接外型尺寸 　　　　　　　　　　　　　　　　　　　　　　　單位：mm

    DN

    50

    65

    80

    100

    125

    150

    200

    250

    300

    350

    400

    L

    178

    190

    203

    229

    254

    267

    292

    330

    356

    381

    406

    H

    370

    408

    452

    510

    566

    630

    765

    927

    1048

    1110

    1320
