HH46X/48X/49X型微阻緩閉蝶式止回閥

本廠生產的HH46x，HH48X，HH49X消聲緩閉止回閥系列產品可用在清水，污水，海水等介質的排水管道上，既能防止介質的倒流，又能地限制破壞性水錘，管線的使用。它具有結構新穎，體積小，重量輕，流體阻力小，密封，啟閉平穩，損，使用壽命長，油壓，緩閉不受介質影響，有較好節能效果等特點。
技術參數
公稱壓力：1.0MPa一2.5MPa
公稱通徑：40～1000mm
緩閉時間：3～60秒
適用介質：清水.污水.海水
適用溫度：0～80℃（如需要可達200℃）
法蘭標準：GB／T17241.6 GB／T9113
試驗標準：GB／T13927 APl598

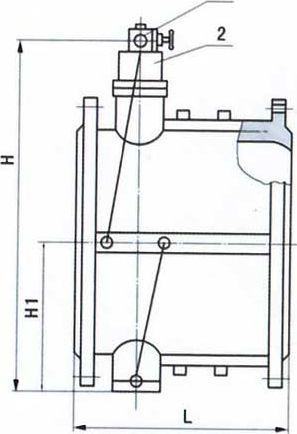

消聲緩閉止回閥簡圖安裝圖

零件名稱	閥體	閥瓣	閥桿，油缸，活塞	彈簧	閥座
材料	鑄鐵，鑄鋼	碳鋼	不銹鋼	不銹鋼	丁腈橡膠

DN	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	140	150	170	180	190	200	210	230	250	270	290	310	330	350	390	430	470	510	550
H	200	215	225	235	280	290	310	350	415	450	480	550	585	640	720	780	840	990	1050
H	88	98	108	118	130	148	172	210	240	264	297	324	351	379	434	491	549	600	655
