HCY745X、HCY104X 持壓/泄壓閥

用途：
該水力控制閥主要安裝于給排水、建筑、鋼鐵、冶金、石油、化工、煤氣( 氣)、食品、醫院、電站、核電等的管路中,將較高的上游壓力降為符合要求的下游正常使用壓力。
特點：
1.減壓效果。出口壓力不受壓力及流量變化的影響,既可減動壓,又可減靜壓。
2.調整操作方便.只需調節先導閥的調節螺釘,就能獲得、穩定的出口壓力。
3.節能效果好。采用半直線型流道、寬閥體和等過流截面積設計、阻力損失小。
4 .關鍵零件均采用材料,基本無需維護。
技術參數：
1.公稱壓力：1.0MPa、1.6MPa、2.5MP a
2.出口壓力：
PN1.0MPa 調節范圍0.1~0.8MPa
PN1.6MPa調節范圍0.2~1.4MPa
PN2.5MPa調節范圍0.3~2.0MPa
3.適用介質：水
4.適用溫度：0~80℃

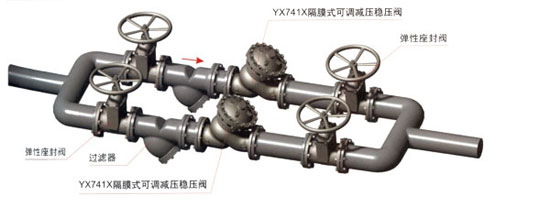

安裝圖示:

公稱通徑	L	H	D			D1			D2
公稱通徑	L	H	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa
50	240	300	165	165	165	125	125	125	4-18	4-18	4-18
65	275	337	185	185	185	145	145	145	4-18	4-18	8-18
80	300	467	200	200	200	160	160	160	8-18	8-18	8-18
100	320	520	220	220	235	180	180	190	8-18	8-18	8-22
125	400	580	250	250	270	210	210	220	8-18	8-18	8-26
150	480	640	285	285	300	240	240	250	8-22	8-22	8-26
200	500	778	340	340	360	295	295	310	8-22	12-22	12-26
250	595	889	395	405	425	350	355	370	12-22	12-26	12-30
300	700	1010	445	460	485	400	410	430	12-22	12-26	12-30
350	805	1037	505	520	555	460	470	490	16-22	16-26	16-33
400	910	1264	565	580	620	515	525	550	16-26	16-30	16-36
450	978	1294	615	640	670	565	585	600	20-26	20-30	20-36
500	978	1324	670	715	730	620	650	660	20-26	20-33	20-36
600	1200	1600	780	840		725	770		20-30	20-36
