800X型壓差旁通平衡閥

技術咨詢　Telephone counseling
086-0317-8225799

我要訂購　Ordering
086-0317-8225799

　產品詳細參數: 點擊: 次

800x

用途：用于空調系統供／回水之間，供／回水之間的差壓，提高系統的利用率。該水力控制閥能夠保持壓差的恒定值，可降低系統的噪音，以及過大差壓對設備的損壞。
壓力等:PN10, PN16,PN25
隔膜式:DM20-450
介質溫度:0-80℃
活塞式:DN500-750

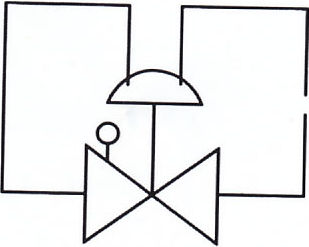

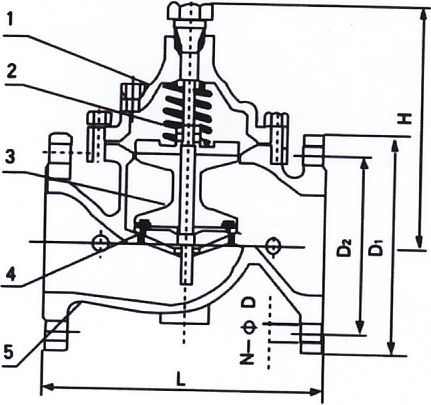

簡圖01 簡圖2

公稱直徑DN(mm)	尺寸
公稱直徑DN(mm)	L	F1	F	H1	H
20	150	136	292	247	342
25	160	136	292	247	342
32	180	136	292	247	342
40	200	155	330	278	395
50	203	155	330	278	395
65	216	165	350	298	405
80	241	175	365	313	430
100	292	195	410	350	510
125	330	220	455	365	560
150	356	230	475	420	585
200	495	255	530	450	675
250	622	300	623	470	730
300	695	340	700	490	760
350	787	415	840	526	840
400	914	430	880	570	910
450	978	430	880	570	910
500	978	410	780	750	1110
600	1230	456	888	850	1286
