產品介紹:
ZL47F-16自力流量控制閥(自力式平衡閥)是一種自動恒定流量的水力工況平衡用閥?？砂葱枨笤O(shè)定流量,并將通過閥門的流量保持恒定。應用于集中供熱、空調等水系統中、使管網的流量調節一次完成、把調網工作變?yōu)楹唵蔚牧髁糠峙洹Ｃ獬藷嵩辞袚Q時的流量重新分配工作,可地解決管網的水力失調。
結構及特點;
ZL47F系列自力式流量控制閥是按被控管線需要設定流量,并可鎖定設定狀態?？勺詣庸芫€的富余壓頭,能使會支管線間流量調節互不干擾,直接流量數字顯示,公稱壓力為1.6MPa,介質溫度為-0-120℃,閥體材質采用灰鑄鐵、碳素鑄鋼、鍛壓銅合金、內件材質采用銅合金、不銹鋼。
注意事項:

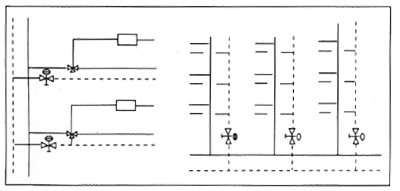

安裝在熱水（冷水）立管上,控制每個區域的三通閥開或關時， 其它區域不受影響。
安裝在熱水（冷水）立管上,控制每一立管的流量。
平衡閥安裝尺寸:
| 型號 | 公稱直徑 | 安裝方式 | 閥長 | 高度 mm | 流量M3/h | |
| 定壓差型 | 可調壓差型 | |||||
| ZY47F15-16 | DN15 | 螺紋連接 | 100 | 95 | 145 | 0.2-1 |
| ZY47F20-16 | DN20 | 110 | 100 | 150 | 0.3-1.5 | |
| ZY47F25-16 | DN25 | 125 | 110 | 165 | 0.5-2 | |
| ZY47F32-26 | DN32 | 法蘭連接 | 180 | 140 | 190 | 1-4 |
| ZY47F40-16 | DN40 | 200 | 190 | 340 | 1.5-6 | |
| ZY47F50-16 | DN50 | 230 | 205 | 355 | 2-8 | |
| ZY47F65-16 | DN65 | 290 | 240 | 390 | 3-12 | |
| ZY47F80-16 | DN80 | 310 | 300 | 500 | 5-20 | |
| ZY47F100-16 | DN100 | 350 | 350 | 550 | 10-30 | |
| ZY47F125-16 | DN125 | 400 | 380 | 580 | 15-45 | |
| ZY47F150-16 | 480 | 450 | 580 | 30-70 | ||
